文章作者：西貝機械發布時間：2018/1/18 9:04:36瀏覽次數：
●用途及特點
GZG系列振動給料機廣泛用于冶金、礦山、煤炭、建材、輕工、化工、電力、糧食等行業。用以把塊狀、顆粒狀及粉狀物料從料倉或漏斗中均勻連續或定量地送到受料裝置中去。具有體積小、重量輕、結構簡單、安裝使用、維修方便、能耗低、效率高、運行平穩、噪音低等特點。
●型號及其含義
●結構：

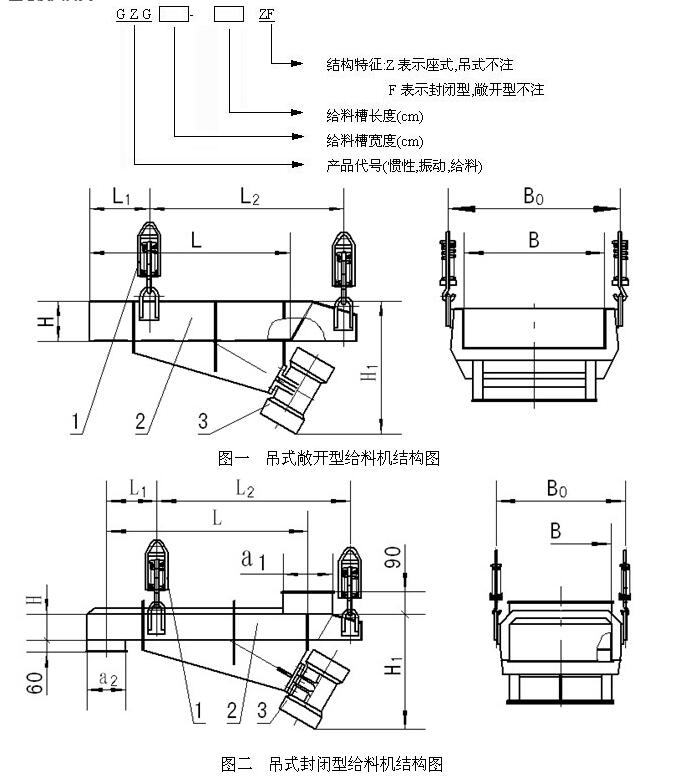

其結構如圖一、二所示：主要有：1、減振器；2、槽體；3、振動電機三部分組成，給料機采用兩臺同一規格的振動電機為激振源。
●選型說明：
1、給料量確定：本系列振動給料機能力，是以堆比重為1.6t/m3、槽體水平，且電機激振力為95%為標準計算而來的，當實際物料的堆比重大于或小于1.6t/m3時，或者電機更換時，其產量會有變化，應當進行換算。當下傾角為5°時，給料量將增大5%~10%，下傾15°時，可增大50%~100%。
2、用戶若需特殊設計，請給出物料名稱、粒度、堆比重、含水量、給料量及有關安裝尺寸，并注明是否封閉、有無襯板等。
用途和特點：
GZG系列電機振動給料機廣泛用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各部門。用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去，GZG系列電機振動給料機是一種經濟技術指標先進的給料設備。
特點：
（1） 體積小
（2） 安裝、操作、維修方便，能耗低
（3） 輸送效能高、噪音低，有利于改善工作環境。
（4） 本設備在遠超共振狀態下工作，因而振幅穩定，運行可靠對各種物料適應性強。
|
型號 |
給料能力t/h |
功率 kw |
給料粒度＜mm |
配用電機 |
振動頻率 次/分 |
料槽尺寸 |
外形尺寸 |
||||
|
長 |
寬 |
高 |
長 |
寬 |
高 |
||||||
|
GZG-35-90 |
25 |
2*0.12 |
100 |
YZD-2-4 |
1500 |
900 |
350 |
150 |
1160 |
400 |
170 |
|
GZG-35-125 |
25 |
2*0.12 |
100 |
YZD-2-4 |
1250 |
350 |
150 |
1618 |
450 |
720 |
|
|
GZG-40-90 |
30 |
2*0.18 |
120 |
YZD-3-4 |
900 |
400 |
150 |
1160 |
450 |
170 |
|
|
GZG-40-125 |
30 |
2*0.18 |
120 |
YZD-3-4 |
1250 |
400 |
150 |
1618 |
450 |
720 |
|
|
GZG-50-90 |
60 |
2*0.25 |
150 |
YZD-5-4 |
900 |
500 |
200 |
1220 |
700 |
790 |
|
|
GZG-50-125 |
60 |
2*0.25 |
150 |
YZD-5-4 |
1250 |
500 |
200 |
1645 |
700 |
790 |
|
|
GZG-50-150 |
60 |
2*0.25 |
150 |
YZD-5-4 |
1500 |
500 |
200 |
1968 |
700 |
945 |
|
|
GZG-60-100 |
80 |
2*0.5 |
180 |
YZD-10-4 |
1000 |
600 |
200 |
1360 |
810 |
830 |
|
|
GZG-60-120 |
80 |
2*0.5 |
180 |
YZD-10-4 |
1200 |
600 |
200 |
1632 |
810 |
945 |
|
|
GZG-60-140 |
80 |
2*0.5 |
180 |
YZD-10-4 |
1400 |
600 |
200 |
1904 |
810 |
945 |
|
|
GZG-60-180 |
80 |
2*0.75 |
180 |
YZD-15-4 |
1800 |
600 |
200 |
2448 |
810 |
1097 |
|
|
GZG-70-100 |
100 |
2*0.75 |
210 |
YZD-15-4 |
1000 |
700 |
250 |
1410 |
920 |
970 |
|
|
GZG-70-120 |
100 |
2*0.75 |
210 |
YZD-15-4 |
1200 |
700 |
250 |
1692 |
920 |
970 |
|
|
GZG-70-140 |
100 |
2*0.75 |
210 |
YZD-15-4 |
1400 |
700 |
250 |
1974 |
920 |
1097 |
|
|
GZG-70-170 |
100 |
2*0.75 |
210 |
YZD-15-4 |
1700 |
700 |
250 |
2397 |
950 |
1097 |
|
|
GZG-70-210 |
100 |
2*0.75 |
210 |
YZO-17-4 |
2100 |
700 |
250 |
2961 |
950 |
1211 |
|
|
GZG-80-120 |
250 |
2*0.75 |
210 |
YZO-17-4 |
1200 |
800 |
250 |
1700 |
1070 |
1097 |
|
|
GZG-95-150 |
400 |
2*1.5 |
300 |
JZO-20-6 |
1000 |
1500 |
950 |
300 |
2035 |
1270 |
1300 |
|
GZG-125-150 |
500 |
2*2 |
300 |
JZO-25-6 |
1500 |
1250 |
380 |
1989 |
1568 |
1336 |
|
|
GZG-150-180 |
750 |
2*2.2 |
400 |
JZO-30-6 |
1800 |
1500 |
400 |
2360 |
1890 |
1745 |
|
|
GZG-150-240 |
750 |
2*3 |
400 |
JZO-40-6 |
2400 |
1500 |
400 |
3146 |
1890 |
2215 |
|
|
GZG-150-300 |
750 |
2*3.7 |
400 |
JZO-50-6 |
3000 |
1500 |
400 |
3930 |
1890 |
2420 |
|
|
GZG-180-180 |
1200 |
2*3.7 |
450 |
JZO-50-6 |
1800 |
1800 |
500 |
2460 |
2230 |
2265 |
|
|
GZG-180-250 |
1200 |
2*4.5 |
150 |
JZO-60-6 |
2500 |
1800 |
500 |
3416 |
2230 |
2470 |
|
|
GZG-240-240 |
1600 |
2*7.5 |
500 |
JZO-75-6 |
2400 |
2400 |
600 |
3050 |
3010 |
2730 |
|
